ロボットシステムの提案と開発

ホーム ＞ 製品情報 ＞ PTU-5

---

特徴

• 高速動作：パンスピード 0.05° /秒〜150° /秒，チルトスピード 0.05° /秒〜50° /秒
• 最大角度分解能：0.01° ,くり返し位置精度：0.1°
• 最大荷重量：2.7kg（サイドマウント） /2.2kg（トップマウント）
• パワフルなコマンドセット：絶対角度、相対角度、速度制御
• コマンド実行中の位置と速度の目標値の変更が可能（高速レート）
• バッテリーオペレーションに適した単一電源仕様 （12V〜30V）
• 制御インターフェース：RS422/-485/, イーサネット（Socket, Web)
• ASC�Uモードとバイナリコマンドに対応 （バイナリにはPTU-SDKが必要)
• ジオ・ポインティングGPM2.0内蔵（緯度･経度･高度で対象の指定が可能）
• IP67相当の防水防塵性能

---

---

主なオプション機能

• ソフトウェア開発キット PTU-SDK
• ケーブルハーネス：3ft(0.9m), 10ft(3.0m), 25ft(7.6m), 50ft(15.2m)

---

パンチルト雲台システム　基本構成

パンチルト雲台システム SPT-05
型式：SPT-05-xxx　→　型番ガイド参照

＜構成内容＞

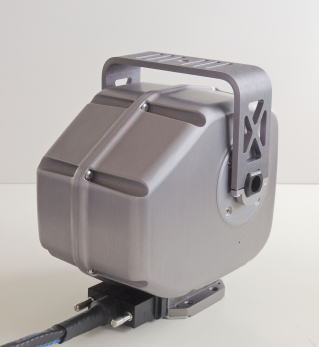

• パンチルトユニット PTU-5
  　・パンチルトヘッド
• ケーブルハーネス
• ACアダプタ（30V, 50W, PSE）SRPU46-PSE
• ブラケット（選択）
• SRオリジナル制御プログラム Pan Tilt Head Controller
• SRオリジナル日本語版クイックスタートマニュアル
• USB-RS485ケーブル（選択）

---

SRオリジナル制御プログラム「Pan Tilt Head Controller」

パンチルトユニットを､プログラム作成やコマンドの手動入力をすることなく、PCにつなぐだけですぐに使える、GUI形式のサスティナブルロボティクス製オリジナル PTU専用制御プログラムです。ユーザーの方々からも､簡単でとても使いやすいとご好評いただいているプログラムです。
　・GUIにより、パン･チルトの角度･速度を操作､確認
　・GUIによるステップモード、加速度などの動作パラメータの設定､確認
　・5セットまでの動作パラメータ記憶､一括設定
　・10点までの位置を記憶、順次自動スキャン
　・サンプルコードとして、C#によるソースコードの提供

詳しくはこちらをご覧下さい。

---

---

参考資料

• 製品カタログ(日本語)
• SPT-5 型番ガイド
• PTU専用制御プログラム Pan Tilt Head Controller カタログ（日本語）
• PTU-5 Datasheet(英語)
• PTU-5マニュアル(英語)
• PTU クイックスタートガイド(英語)
• PTU-5 寸法図
•  Eシリーズ･コマンドリファレンスマニュアル(英語)
• ソフトウェア開発キットPTU-SDK カタログ(英語)

---

お問い合わせ

価格，見積もり等の詳細については弊社までご連絡下さい。ご相談、お問合せはこちらです。

---
